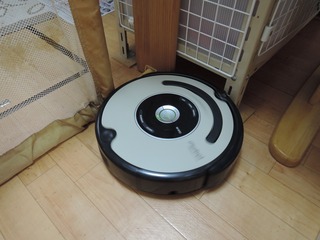

 この度、ルンバを入手しました!、、、といっても500番台のかなり古いタイプです。格安中古で人から譲ってもらったため、かなり埃だらけで、そのまま使ったらよそのお宅埃が我が家にばらまかれそうな状態でした。と言うわけで興味もあり、分解清掃してみました。
DSCN0725
 まず、ドライバーでお掃除ブラシを外し、次に底面のフタを外します。上写真は実際には組立時の写真ですが、分解初期の写真を取り忘れたので、便宜上、組立時の写真をのっけました。
BlogPaint
 上写真は、底面のフタを外した写真です。ルンバはパーツをブロック単位で分離できます。恐らく故障したら故障個所のブロック単位で交換すればすぐ直せるように、このような構造にしたのではないかと思いました。
DSCN0664
 まずは、ブロック図④と⑤部分の回転ブラシやごみフィルター等、ルンバから簡単に外せるものを全て外し、丸洗いします。
 DSCN0667
 んで、ここからは分解していきます。ブロック図①の上写真の円形が重なっている青パーツ(3本脚のハタキみたいなパーツを回転させているところ)を撤去。
DSCN0668
 次は、ブロック図②タイヤ周りを取り外します。ルンバのパーツは目に見えるビスを外すだけで結構簡単に外せます。外した後はお掃除しておきます。タイヤ周りは左右同じ形状なので、両方外してキレイにしておきます。
DSCN0682

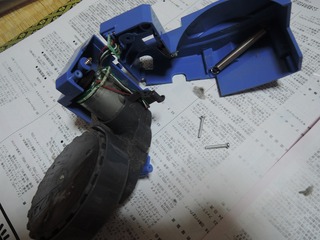

 実は今回はかなり汚い状態で引き取ったので、上写真のようにタイヤ周りのパーツを更に分解し清掃しましたが、思ったよりも埃がたまっていない上、組み立てにてこずりました。個人的にはこのパーツを分解する意義は、あまりないように感じましたので、ここの手順は省略しました。
 タイヤ周りが終わったら、次はブロック図③を分解していきます。
DSCN0672

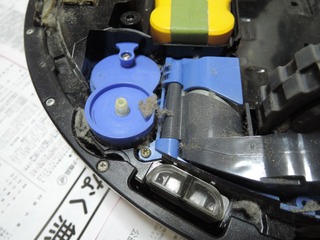

 まずこの小さなローラー状のパーツを外します。
 写真にマイナスドライバーが差し込まれている位置でテコります。すると
DSCN0673
 こんな感じ簡単に取れます。結構埃が溜まっていましたので、キレイにしておきます。
DSCN0693
 取り外したパーツも埃まみれだったので、キレイにしておきます。
DSCN0675

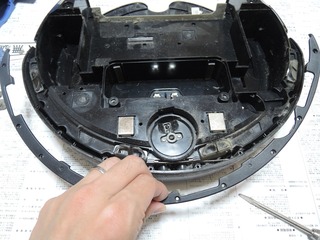

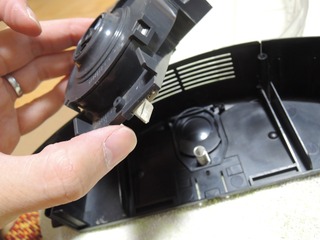

 次は、写真のようにルンバ本体を守ってくれるガードを外します。ガードにネジ穴があるので、簡単に上写真のようにガードが取れるのですが、、、、
DSCN0676
 本体とガードはケーブルで結ばれているため、ガードを強く引っ張らないよう気をつけて下さい。
DSCN0677

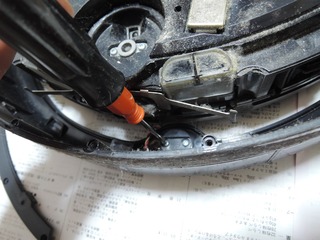

 このケーブルの根元はビスで留まっているので、外します。写真を見ての通り、かなり細かなチリが中に溜まっており、掃除し甲斐があります。
DSCN0678
 これで着脱完了です。外したバンパーは水洗いしました。気持ち良いくらい汚れが落ちます(笑)。あとのパーツ④⑤は冒頭で言った通り簡単に取り外せるので、取り外しは省略し、お掃除後の組立だけUPします。
DSCN0694

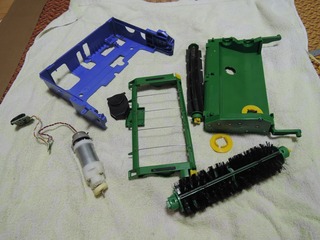

 これがブロック図④、ゴミ吸込み部です。既に分解清掃済みで、組み立てて行きます。
DSCN0696
 ルンバには汚い場所を感知して集中的に清掃する機能がありますので、その感知センサーかと思われます。
DSCN0697
 センサーを吸込み部の底にはめ込み、更に基盤をはめてフタをします。
DSCN0702
 フタから出ている配線を上写真のようにはめ込んだあと、
DSCN0703
 最終的にこういう形になります。あとは、ブラシをはめ込んでいきます。
DSCN0709

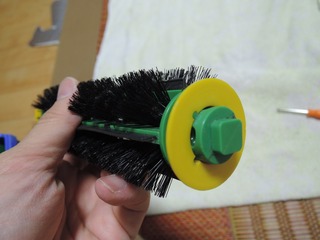

 これがブラシです。これともう一個のゴムで出来たゴミの送りパーツをはめ込み、DSCN0710
 あとはこれにガードを取り付けます。
DSCN0712
 ガードをつけた状態です。これでいつでも本体へはめ込めます。次は最後のブロック図⑤ゴミ貯蓄部を組み立てて行きます。
DSCN0713
 これがブロック図⑤のパーツです。既に分解洗浄済みです。ここは超簡単です。
DSCN0714
 このパーツをはめ込み、
DSCN0715
 更にその上にフィルターをはめ込み、
DSCN0716
 最後にゴミが出て行かないようにゲート(ガード?)をはめて組みあがりです。
DSCN0717
 さて、これで各ブロック単位での分解清掃が終わったので、あとは本体へ組込むだけです。
DSCN0721
 外側のガードを取付け、
DSCN0722
 タイヤ部をはめ込みんだあと、掃除ブラシの回転部をはめ込み、
DSCN0732

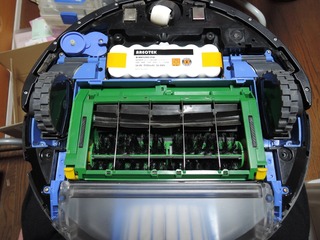

 ちなみに、購入時バッテリーが使い物にならない状態だったので、アマゾンで互換バッテリーを購入しており、それをはめ込んだ後、フタをします。

Areotek ルンバ用バッテリー 長時間稼動2時間 長寿命3年 500 600 700 800 900シリーズ対応 ロボット掃除機バッテリー ルンバ バッテリー 互換品

新品価格
¥2,699から
(2019/9/8 20:40時点)

↓↓その他「ルンバ バッテリー」の検索結果はこちら↓↓
 楽天市場(ルンバ バッテリー)
 Amazon(ルンバ バッテリー)
 Yahoo!ショッピング(ルンバ バッテリー)

DSCN0726
 お掃除ブラシと、小さなタイヤを取り付けます。
DSCN0727
 ゴミ回収ブロックをはめ込んで完成です。
DSCN0728
 おお!これでようやく動かせる(涙)
BlogPaint
 さっそく動かして、動きを観察していると上の赤線の用の軌跡を描いて移動。ほぇ~と感心していました(笑)
DSCN0748
 最後はベースへ着艦。お疲れ様でした(笑)
 ツマの性格からして、自分で掃除機をかけた方が早いと言われて、早々にお蔵になるかと思ったのですが、思いのほか好評でした。掃除機は週末だけにして、平日はこれを使いつつ、朝ごはんの用意が出来るからとのことでした。なるへそ。
 さて、これで完結する予定だったのですが、意外な落とし穴があり、あと一回だけ記事にします。その落とし穴とは、あるパーツが非常に破損しやすく、その対策にあたふたする羽目になります。
 さてと、今回はこれで終わりです。では、また見に来て下さ~い。
